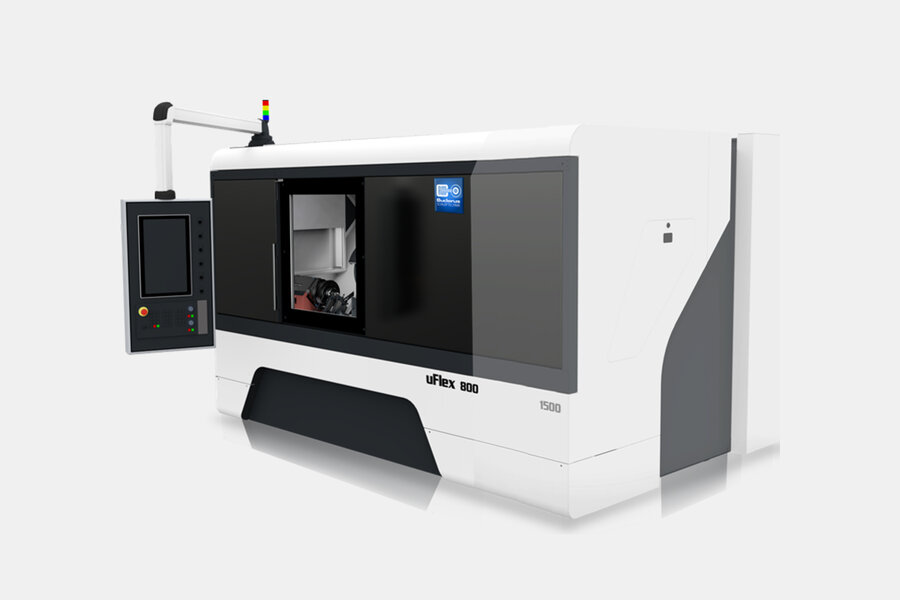

Maximale Präzision, reduzierte Rüstzeiten und höchste Effizienz – die uFlex ist die perfekte Lösung für Unternehmen, die ihre Fertigungsprozesse optimieren möchten. Als kompaktes Hart-/Weich-Feinbearbeitungszentrum in Schrägbettbauweise kombiniert sie Dreh-, Mess- und Schleifprozesse für Innen- und Außenbearbeitung in einer einzigen Aufspannung. Das Ergebnis: Geringere Stillstandszeiten, konstante Qualität und eine wirtschaftliche Produktion.
Dank ihres modularen Konzepts lässt sich die uFlex exakt an individuelle Anforderungen anpassen:
- Multifunktionale Bearbeitung – Wahlweise mit schwenkbarem Multifunktionskopf oder Einzelspindeln für maximale Flexibilität.
- Hohe Prozessstabilität – Präzise Werkstückaufnahme mit justierbarem Reitstock für optimale Bearbeitungsergebnisse.
- Nahtlose Integration in Ihre Fertigung – Flexible Automatisierungslösungen von Handbeladung über Roboterzellen bis zur DVS-Wellenautomation.
- Platzsparendes Design – Die kompakte Schrägbettbauweise reduziert den benötigten Stellplatz und optimiert den Materialfluss.
Mit der uFlex sichern Sie sich höchste Effizienz bei geringsten Betriebskosten – eine zukunftssichere Investition für Ihre Produktion!
Highlights
Kombinierte Bearbeitung – Drehen, Messen und Schleifen in einer Aufspannung für maximale Präzision und reduzierte Rüstzeiten.
Schnelle Inbetriebnahme & einfache Bedienung – Intuitive Steuerung und Plug-and-Play- durch die integrierte Kühlmittelanlage und Absaugung. Für eine reibungslose Integration in die Produktion.
Kompakte & stabile Bauweise – Platzsparendes Schrägbettdesign mit hoher Steifigkeit für maximale Prozessstabilität.

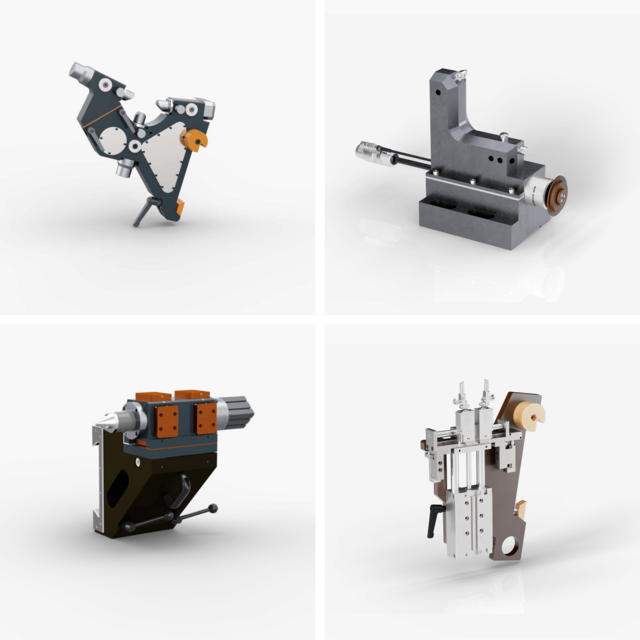

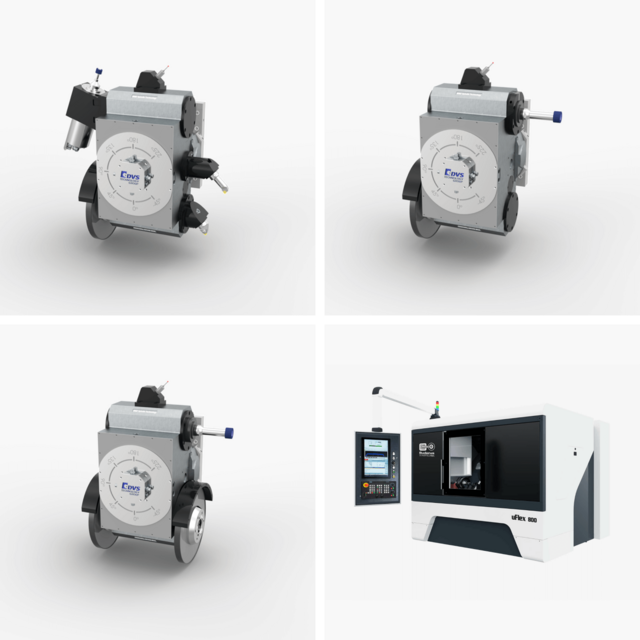

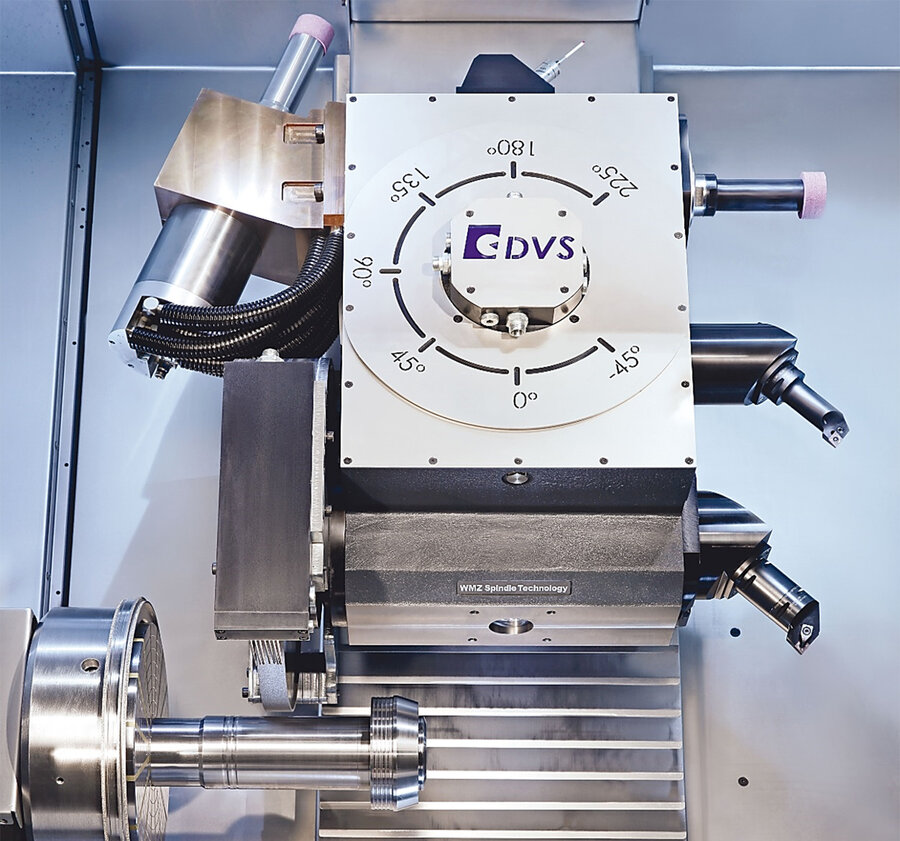

Flexibler Multifunktionskopf – Individuell bestückbar mit bis zu drei Schleifspindeln, Dreh- und Messwerkzeugen für vielseitige Bearbeitungsmöglichkeiten.
Hohe Automatisierungsvielfalt – Unterstützt Handbeladung, Roboterzellen,
DVS- Wellenautomation und weitere Lösungen für eine effiziente Fertigung.
Maximale Anpassungsfähigkeit – Stufenlos bis 240° schwenkbare NC-Achse ermöglicht optimale Werkzeugpositionierung für komplexe Bearbeitungsaufgaben.
Höchste Prozesssicherheit – Präzise Werkstückaufnahme mit justierbarem Reitstock reduziert Maßabweichungen und gewährleistet konstante Qualität.
Nachhaltige Fertigung – Energieeffiziente Technologie und optimierte Prozesse senken Betriebskosten und reduzieren Emissionen.
• Bis zu drei Schleifspindeln sind möglich
• Die Bauteile können in einer Aufspannung gefertigt werden
• Bearbeitungsprogramme können ohne tiefgreifende Programmierkenntnisse erstellt werden
• Maschine ist per Ethernet in digitalisierte Produktionsnetzwerke integrierbar
• Übertragung von Programmen per USB
• Werkstückverwaltung für schnellen Zugriff auf archivierte Bearbeitungsabläufe
• Simulation der Programmierung
• Schneller Austausch von Spannfutter durch Bajonettverschluss
• Einfacher und schneller Austausch von Drehwerkzeugen durch Capto Spannung

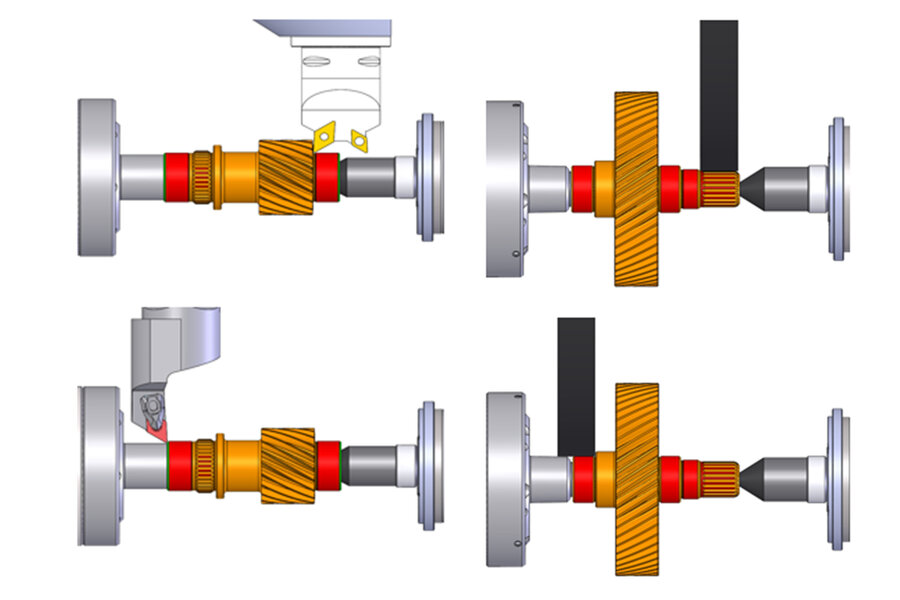

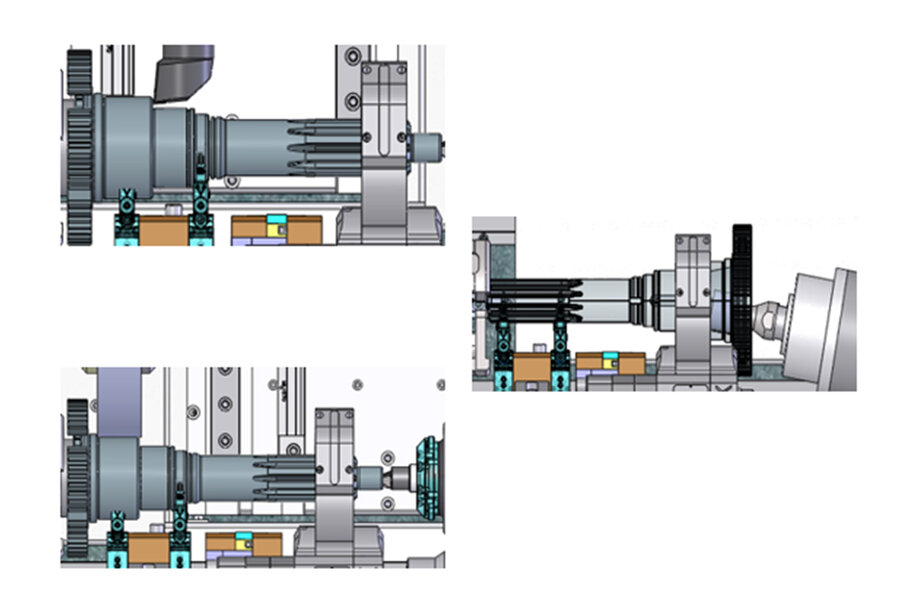

• Innen- und Außenbearbeitung in einer Aufspannung
• In-Prozess-Messsystem adaptierbar über Schwalbenschwanzführung
• Abrichtvorrichtung in verschiedenen Ausführungen möglich
• Integrierte Absaugung und Kühlung
• Durch die schräge Maschinenfront ist eine benutzerfreundliche Beladung möglich
• Beladung per Kran möglich
|
uFlex 800 |
uFlex 1500 |
|
|
WERKSTÜCK |
||
|
Werkstückdurchmesser max. in mm: |
350 mm |
350 mm |
|
Werkstücklänge max. in mm: |
650 mm |
1000 mm |
|
KREUZSCHLITTEN |
||
|
Kreuzschlitten X-Achse Verfahrweg (mm): |
500 |
500 |
|
Kreuzschlitten Z-Achse Verfahrweg (mm): |
800 |
1500 |
|
MULTIFUNKTIONSKOPF |
||
|
Schwenkbereich (°) |
von -45 ° bis 225 ° |
von -45 ° bis 225 ° |
|
Positioniergenauigkeit (°) |
0,003 |
0,003 |
|
Wiederholgenauigkeit (´´) |
< 11 |
< 11 |
|
Auflösung (°) |
0,001 |
0,001 |
|
Anschlusswert der Maschine: |
40-60 kW |
40-60 kW |
|
Gewicht der Maschine: |
7.000 kg |
10.000 kg |
|
|
|
Daten für die einzelnen Maschinen: |
uFlex 800 |
uFlex 1500 |
|
Swiveling Range [°]: |
- 45 up to + 225 |
- 45 up to + 225 |
|
Positioning Accuracy [°]: |
0,001 |
0,001 |
|
Repetition Accuracy [”]: |
< 3.6 |
< 3.6 |
|
Resolution [°]: |
0,001 |
0,001 |
*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
