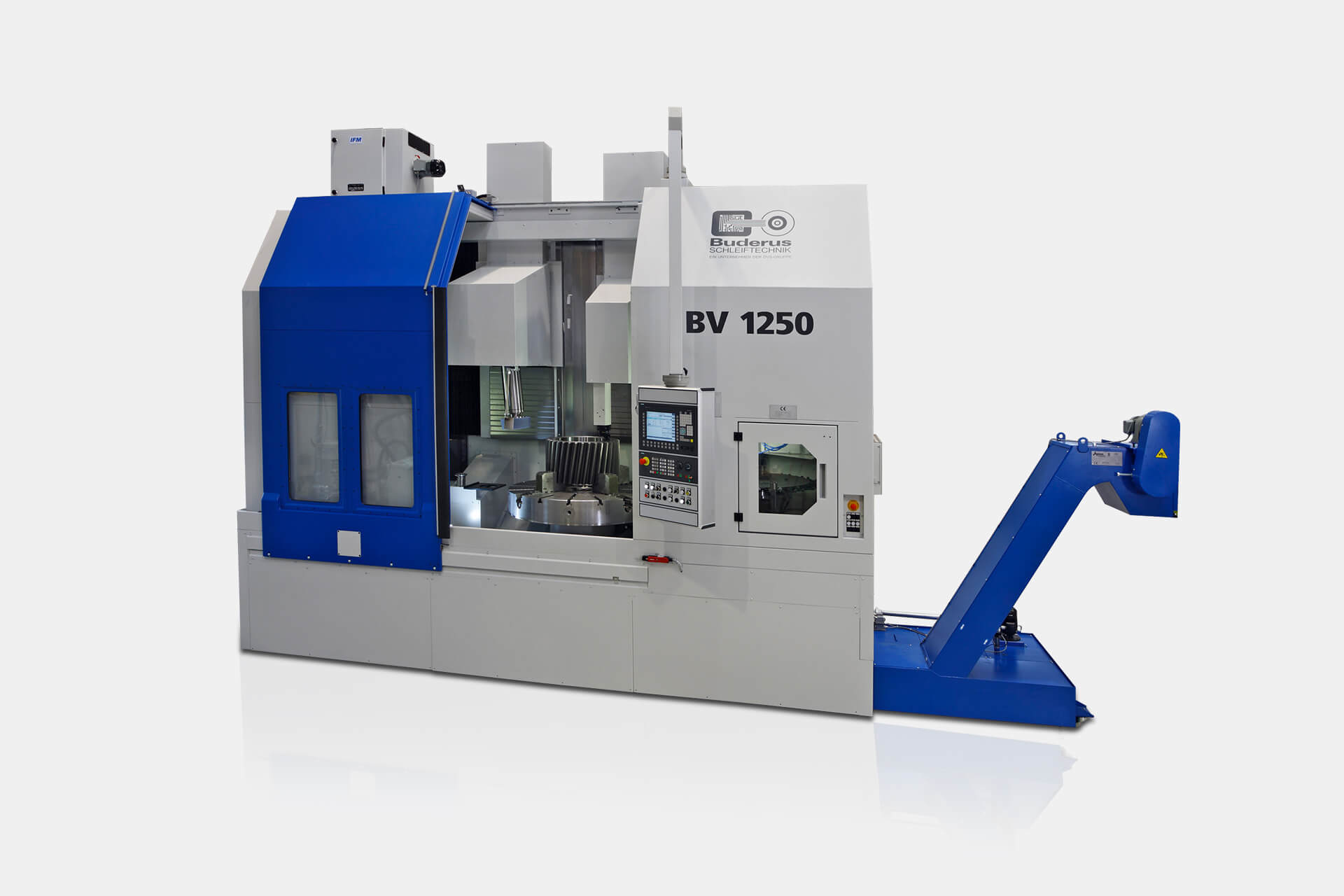

Das Hartbearbeitungszentrum BV der Firma BUDERUS Schleiftechnik wurde für die komplette Endbearbeitung großer Werkstücke entwickelt. Alle Technologien wie Schleifen (Innen- und Außenrund), Drehen, Bohren, Reiben und Fräsen stehen zur Verfügung. Der mögliche Werkstückdurchmesser kann dabei bis zu 4000mm betragen. Das maximale Werkstückgewicht beträgt standardmäßig bis zu 4 Tonnen.
Die BV Reihe setzt neue Maßstäbe in Sachen Schleifleistung und Präzision für Werkstücke mit Außendurchmessern bis Ø 4000 mm und ermöglicht effizientes Schleifen mit höchster Genauigkeit. Die Basis bildet ein präzisionsgefertigter Granitsockel von ausgezeichneter thermischer Stabilität und Steifigkeit. Diese Kombination gewährleistet herausragende statische und dynamische Robustheit und minimiert Vibrationen für exzellente Schleifresultate.
Die Maschinen verfügen über zwei unabhängige Bearbeitungskanäle auf den Kreuzschlitten im Arbeitsraum, die mit spielfreien Rollenumlauflinearführungen auf dem Stufenbett geführt werden. Auf diese Weise wird eine präzise Bewegungsführung gewährleistet. Die Führungsleisten der X-Achse sind direkt auf dem Maschinenbett montiert und garantieren so erstklassige Schleifgenauigkeit. Die Schlittenführungen befinden sich oberhalb des Arbeitsraums, um optimale Sicherheit und Ergebnisse zu garantieren.
Die zentrale Werkstücksspindel ist vertikal wälzgelagert und ermöglicht die präzise Positionierung der Werkstücke für hochgenaues Schleifen. Die Effizienz wird maximiert, da Werkstücke in einer Aufspannung bearbeitet werden können.
Der erste Bearbeitungskanal beeindruckt mit einem eigenständigen Schleifspindeldrehtisch, der eine spezialisierte Außenschleifspindel für die präzise Bearbeitung der Curvic-Verzahnung trägt. Der zweite Bearbeitungskanal ist mit einem Schleifspindeldrehtisch ausgerüstet, der sowohl Außen- als auch Innenschleifspindeln aufnimmt. Die Innenschleifspindel verfügt über eine HSK 63 Aufnahme für den zügigen Austausch von Schleifdornen und den Funkmesstaster zur exakten und punktgenauen Form- und Lagetoleranzvermessung direkt in der Maschine.
Die BV-Reihe ist mit einem intelligenten Wechselmagazin ausgestattet, in das sowohl Schleifdorne als auch die Messeinheit integriert sind. Dieses Magazin ermöglicht vollautomatisierte Werkzeugwechsel und steigert somit die Produktivität erheblich. Beide Kreuzschlitten können unabhängig voneinander bewegt werden, wodurch die simultane Bearbeitung von Werkstücken mit bestimmten Durchmessern erreicht wird.
Die BV Schleifmaschinen wurden entwickelt, um höchste Anforderungen an Präzision und Effizienz zu erfüllen. Mit ihren robusten Granitmaschinenbetten, innovativen Schleifspindeldrehtischen und intelligentem Werkzeugwechselsystem bieten sie die ideale Lösung für anspruchsvolle Schleifaufgaben. Die Möglichkeit zur simultanen Bearbeitung, automatisierten Werkzeugwechsel und präzisen Messtechniken machen die Maschinen der BV-Serie zur unverzichtbaren Investition für anspruchsvolle Fertigungsprozesse.
Sie haben weitere, spezifischere Fragen zur BV-Reihe oder zum Maschinenprogramm von BUDERUS Schleiftechnik? Sprechen Sie uns an, damit wir gemeinsam mit Ihnen die für Sie passende Lösung finden.
