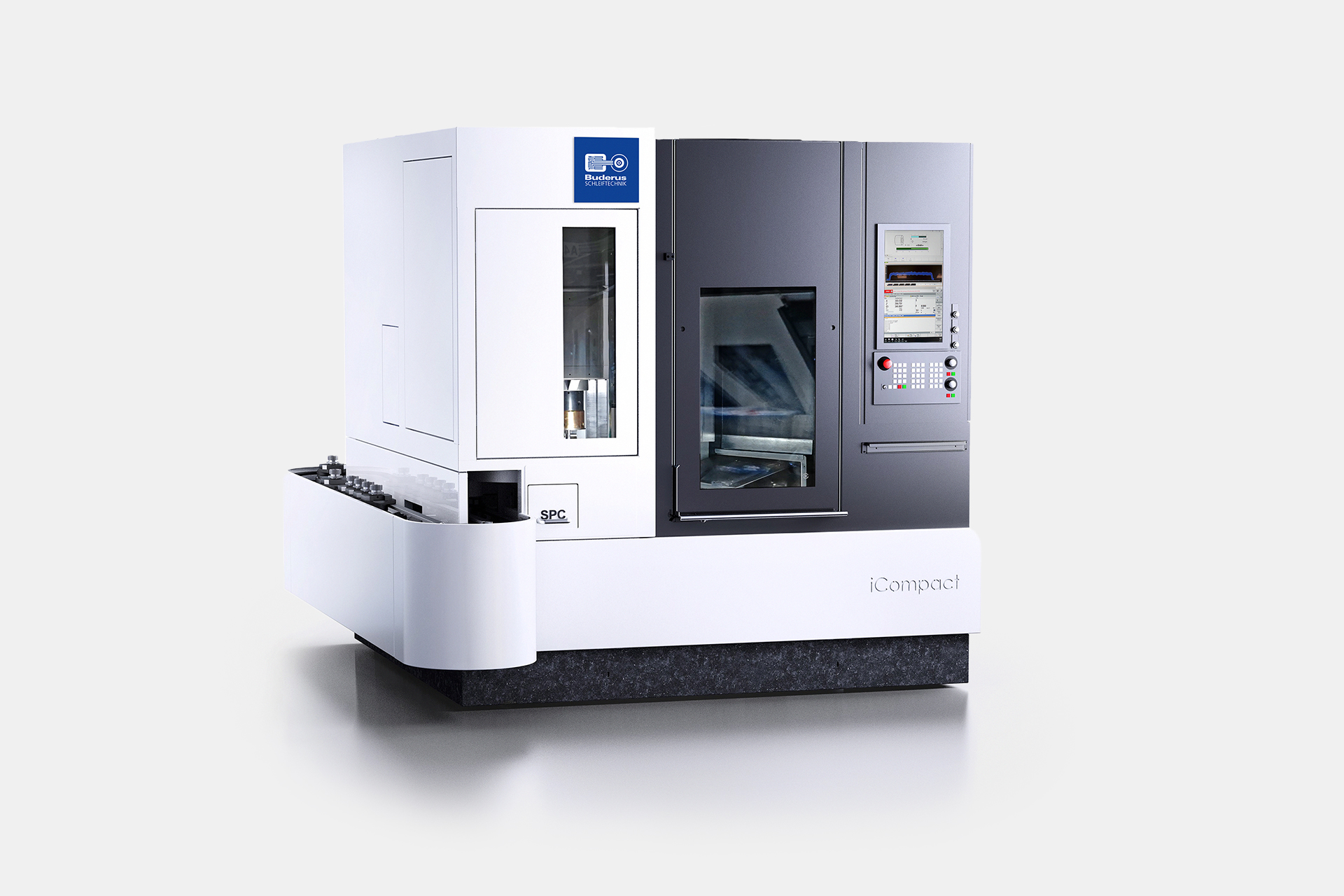

Kompakte BUDERUS iCompact Schleifmaschine in Frontansicht.

Kompakte CNC Maschine zur flexiblen Kombination von Hartdrehen und Schleifen für Einzelteile und Kleinserien

Buderus iCompact

Kompaktes Hart-/Fein-Bearbeitungszentrum in Vertikalbauweise mit Kreuzschlitten und einer Hauptspindel

Die iCompact ist ein kompaktes Hart-/Fein-Bearbeitungszentrum in Vertikalbauweise mit einem Kreuzschlitten im oberen Bereich, der mit einer Hauptspindel bestückt ist.

Am unteren Bettanbau befinden sich bis zu drei Technologieeinheiten, bestehend aus (Außen-/Innen-)Schleifspindeln und/oder einem 8-fach-Drehrevolver, der individuell mit verschiedenen Dreh- und/oder Honwerkzeugen ausgestattet werden kann.

Die Maschine verfügt standardmäßig über einen internen Kreislader, der ein Palettenband be- und entlädt, um die Kühlmittelverschleppung zu minimieren. Sie kann aber auch als direktes Pick-up vom Band ausgeführt werden.

Darüber hinaus stehen Ihnen weitere Automationsmöglichkeiten zur Verfügung:

• Roboterzelle mit Körben
• Ladeportal
• Handbeladung
• Highway-Anbindung

Highlights

01

Plug and Play – schnelle und einfache Anbindung aller Komponenten minimiert Ausfallzeiten und sorgt für schnelle Inbetriebnahme.

02

Kompaktes Design – integrierte Komponenten gewährleisten maximale Produktivität auf minimaler Fläche.

03

Individuelle Automatisierungskonzepte bieten einfache, pragmatische bis hin zu hochkomplexen Lösungen.

04

Das einzigartige, nachhaltige Maschinenbett aus Naturgranit sorgt für hohe Prozessstabilität dank höchster Steifigkeit, Schwingungsdämpfung und optimaler thermischer Eigenschaften.

05

Das großzügige ergonomische Operation Panel mit 22'' hat nicht nur hervorragende haptische Eigenschaften. Es lässt sich auch ohne zusätzliche Displays intuitiv bedienen und individuell konfigurieren.

06

DVS CLEANTEC® ist die energieeffiziente und emissionsarme Cleaning Solution mit getrenntem Schmutz- und Sauberbereich.

Werkstücke

Technische Spezifikation*

Maschinentyp:	iCompact 1-2	iCompact 1-3
Swing diameter [mm]:	340	340
Diameter max. [mm]:	150	150
Length [mm]:	100	100
X-axis travel [mm]:	710	940
Y-axis travel [option WKZ]:	25-75	25-75
Z-axis travel [mm]:	290	290
Main spindle: 40%/100% ED [KW]:	17/15	17/15
Main spindle: 40%/100% ED [Nm]:	130/98	130/98
Main spindle: Rotation speed max. [rpm]:	4.500	4.500

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
