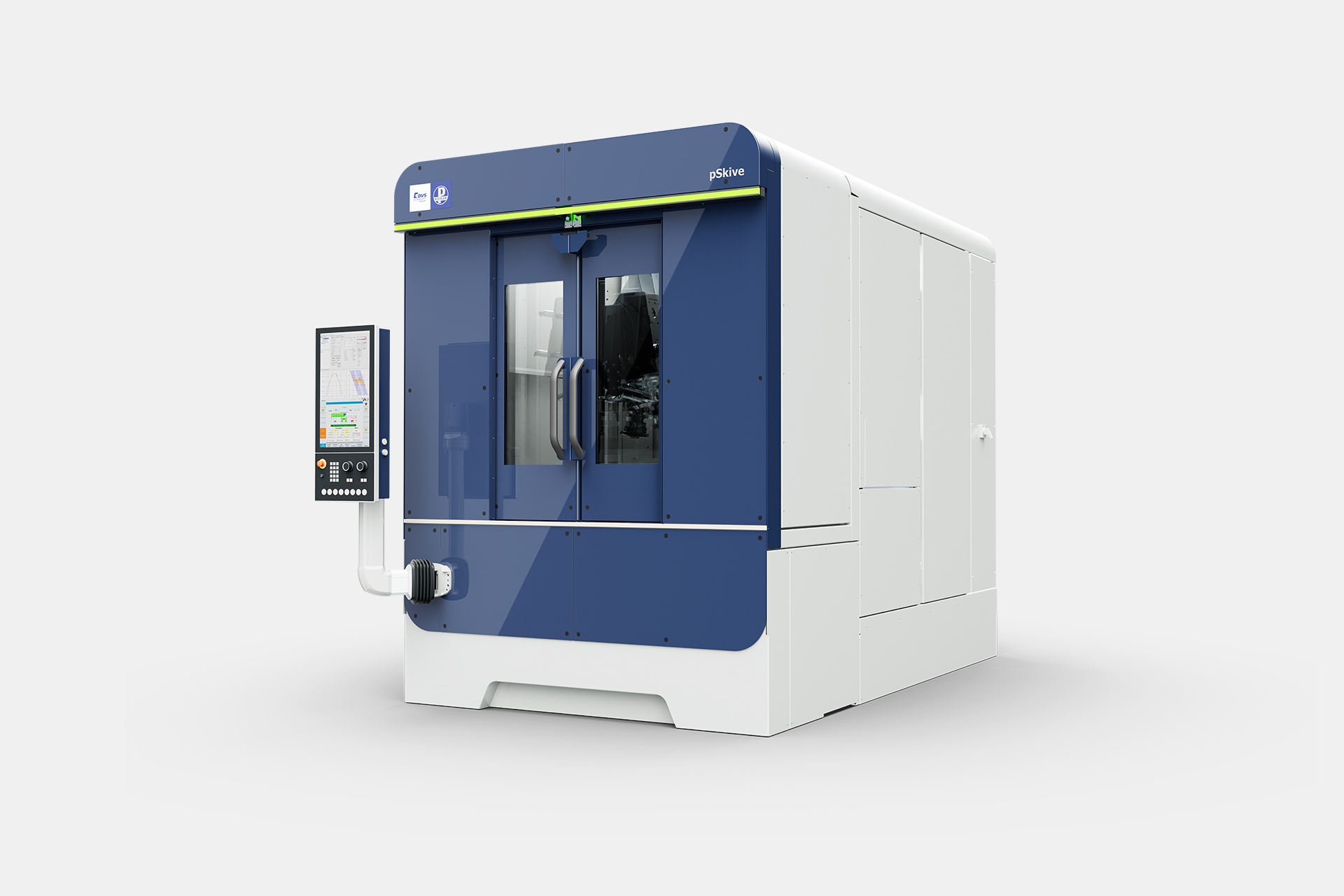

Die pSkive: Eine überaschend kompakte und hoch effiziente Wälzschäl- und Drehmaschine von PITTLER T&S

KOMPAKTE WÄLZSCHÄLMASCHINE MIT EINER ODER ZWEI SKIVINGSPINDELN FÜR INNEN- UND AUSSENVERZAHNUNGE

pSkive

Zum Wälzschälen geschaffen

Die PITTLER pSkive wurde speziell für die PITTLER SKIVING Technologie entwickelt und gebaut. Mit dieser Maschine können Innen- und Außenverzahnungen in außergewöhnlicher Qualität höchst produktiv hergestellt werden.

Die PV315 pSkive bietet eine beeindruckende Flexibilität im Bereich des Wälzschälens, von Modul 0,3 bis Modul 5. Dabei können Werkstücke von bis zu einem Durchmesser von Ø 315 mm bearbeitet werden. Dank der PITTLER SKIVING Technologie können Innen- und Außenverzahnungen mit maximaler Genauigkeit und Qualität hergestellt werden. Diese Technologie gewährleistet eine effiziente und zuverlässige Produktion von Verzahnungskomponenten.

Die PITTLER pSkive ist somit die ideale Lösung für Unternehmen, die hochwertige Verzahnungsteile in mittlerer und großer Stückzahl fertigen möchten.

Highlights

01

Präzises Wälzschälen von Innen- und Außenverzahnungen: Die speziell für die PITTLER SKIVING Technologie entwickelte pSkive ermöglicht die hochproduktive Bearbeitung von Innen- und Außenverzahnungen mit hoher Präzision und Verzahnungsqualität.

02

Präzision im μ-Bereich für Werkstücke bis Ø 315 mm: Die pSkive bearbeitet Verzahnungen von Modul 0,3 bis 5 und Werkstücke bis Ø 315 mm – für eine flexible und präzise Fertigung kleiner bis mittlerer Bauteile.

03

MONO- und DUO-Kopf für flexible Verzahnungsbearbeitung: Der MONO-Kopf kombiniert Wälzschälen, Entgraten und Drehen in einer Aufspannung, während der DUO-Kopf den Einsatz von zwei Wälzschälwerkzeugen für zusätzliche Flexibilität und Produktivität ermöglicht.

04

Flexible Automation für produktive Fertigungsprozesse: Von der Handbeladung über den internen Loader bis zur Roboterbeladung lässt sich die pSkive flexibel automatisieren und an unterschiedliche Produktionsanforderungen anpassen.

Die pSkive: Eine überaschend kompakte und hoch effiziente Wälzschäl- und Drehmaschine von PITTLER T&S

Technische Daten

	pSkive MONO-Kopf	pSkive DUO-Kopf
WERKSTÜCK
Durchmesser max. (mm)	315	315
Umlaufdurchmesser max. (mm)	400	400
Modulbereich (Mn)	0,3 – 5	0,3 – 5
WERKZEUG
Durchmesser max. (mm)	150	150
Aufnahmen Capto	C5x	C5x
Schwenkbereich (°)	+/- 105	+/- 105
B-ACHSE ALS VERSPANNTES STIRNRADGETRIEBE
Haltemoment (Nm)	1200	1200
Schwenkgeschwindigkeit max. (1/min)	40	40
Schwenkbereich (°)	105	105
SKIVINGSPINDEL	1x	2x
Werkzeugsystem	C5x	C5x
Antriebsleistung (kW bei 100 % ED)	36	36
Drehmoment (Nm bei 100 % ED)	120	120
Drehzahl (1/min)	0–6000	0–6000
AUFSATZ-WZ-TRÄGER FÜR BIS ZU 4 DREH-WERKZEUGE
Schnittstelle Capto	C5 / C6	C5
Spannart	Manuell	Manuell
Sonstiges		Separater Bohr-/Schleifspindeleinsatz möglich

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.

PITTLER Skiving

Wälzschälwerkzeuge von PITTLER T&S

Pittler Skiving von Pittler T&S Skiving Werkzeuge

Für das Wälzschälen existieren heute verschiedene Werkzeugtypen. Diese unterscheiden sich nicht nur in Material, sondern auch im Design. Jede Variante bringt dabei eigene Vor- und Nachteile mit sich.

PITTLER Skiving: Softwarelösungen

Pittler Skiving von Pittler T&S Skiving Software

Um die wachsenden Anforderungen unserer Kunden zu erfüllen und das noch junge Fertigungsverfahren Wälzschälen verstehbarer zu machen, entwickelt PITTLER eigene Softwarelösungen – sowohl für die Werkzeugmaschine als auch für die Prozessanalyse am Windows-Arbeitsplatz.

Maschinen

Werkstücke

Modellvarianten

Produktübersicht der PITTLER pSkive in der MONO-Kopf-Variante mit Bearbeitungskomponenten.

pSkive Der MONO-Kopf

Die PITTLER pSkive in der MONO-Kopf-Variante ermöglicht mit ihrer angetriebenen Werkstückspindel und bis zu vier festen Aufnahmen eine effiziente und präzise Bearbeitung verzahnter Werkstücke. Dank der „Revolvertechnik“ mit einem stufenlosen Schwenkbereich von +/-105° können Werkstücke in einer Aufspannung geschält, entgratet und überdreht werden, wodurch höchste Verzahnungs- und Bauteilqualität erreicht wird. Der integrierte Inprozessmesstaster erlaubt eine präzise Vermessung während der Bearbeitung und erleichtert das Neueinrichten nach Werkzeugwechseln. Die benutzerfreundliche PITTLER-Software sichert eine gleichbleibende Qualität und einfache Bedienung.

PITTLER pSkive DUO-Kopf – Maschinenübersicht

pSkive Der DUO-Kopf

Der DUO-Kopf der PITTLER pSkive steigert Effizienz und Präzision bei der Hohlradproduktion durch zwei angetriebene Werkstückspindeln, die den gleichzeitigen Einsatz von Schrupp- und Schlichtwerkzeugen ermöglichen. Dies reduziert Bauteilkosten und verlängert die Lebensdauer kostenintensiver Werkzeuge. Alternativ können Schwesterwerkzeuge oder unterschiedliche Schälräder verwendet werden, beispielsweise bei gestuften Planetenrädern. Mit bis zu vier festen Aufnahmen sind weitere Bearbeitungsschritte oder Prüfungen möglich. Der DUO-Kopf ermöglicht eine flexible, zeitsparende Produktion und macht die PITTLER pSkive zur idealen Lösung für moderne Fertigungsanforderungen​.
