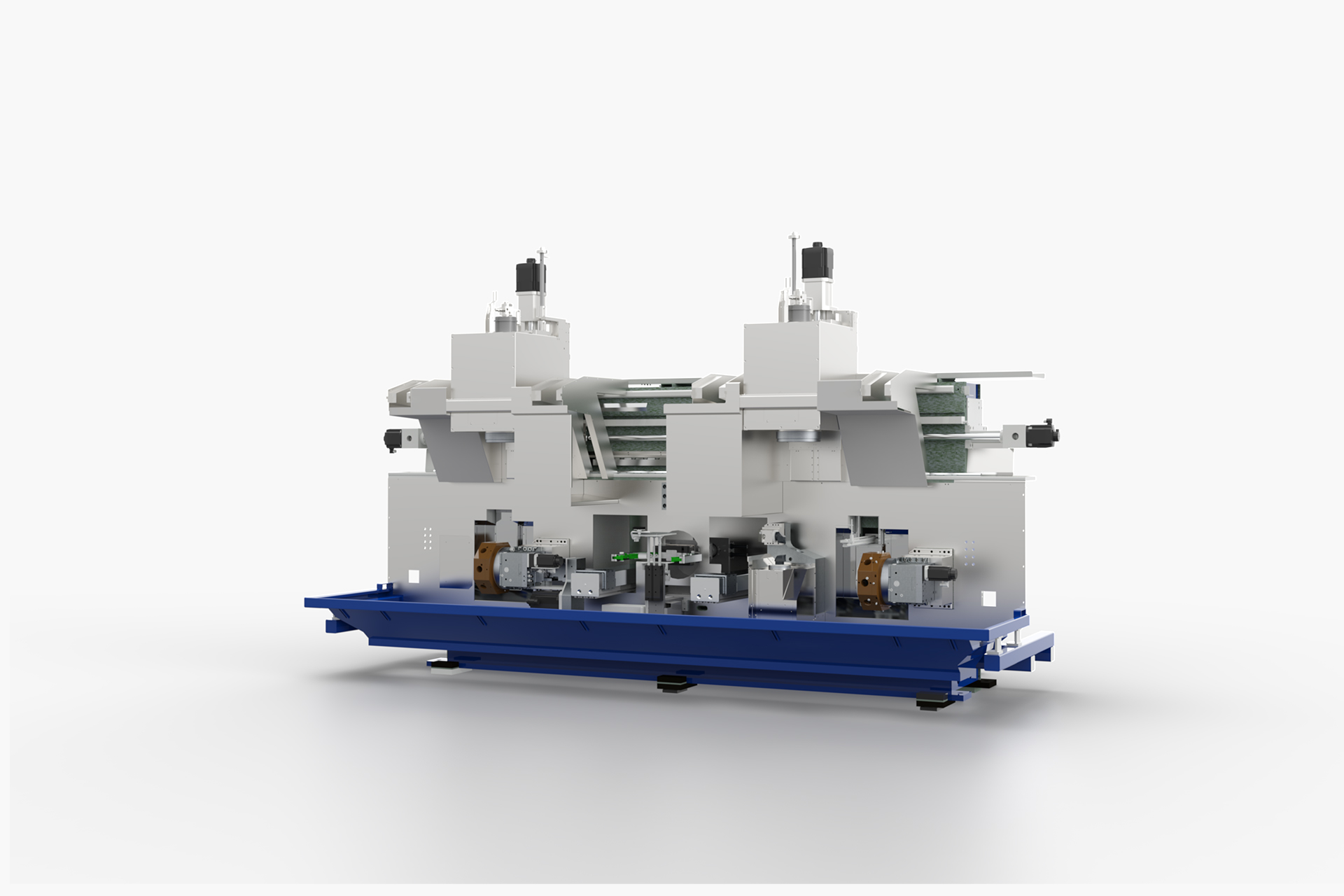

Produktansicht der PITTLER PVSL3 ohne Verkleidung mit Einblick in den Maschinenaufbau.

Die vertikale Pick-up-Drehmaschine mit zwei Arbeitsräumen für mittlere und große Serien

PVSL N1 - N3

Die vertikale Pick-Up Drehmaschine

Während bei herkömmlichen Fertigungslösungen für die beidseitige Bearbeitung zwei Stand-alone-Maschinen benötigt werden, vereint die PVSL-Serie zwei Arbeitsräume inklusive eines mittigen Automationsbereichs in einer einzigen Maschine.

Optional können wir für Sie externe Automations- und Roboterzellen ergänzen.

Die Kombination aus kurzen Verfahrwegen und dem Pick-up-Ladesystem garantiert kurze Taktzeiten bei der Serienfertigung anspruchsvoller Bauteile.

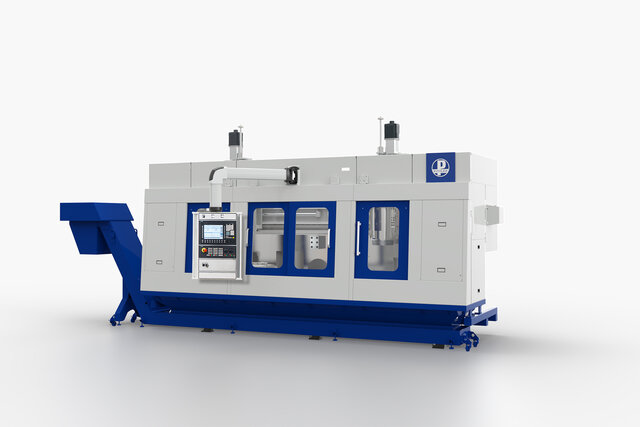

PVSL3 von PITTLER T&S

Highlights

01

Eine Maschine mit zwei Arbeitsräumen für parallele Bearbeitung: Simultane oder sequenzielle Bearbeitung beider Werkstückseiten für maximale Produktivität.​

02

Flexible Werkstückzuführung: Direkte Zuführung von der Maschinenrückseite in den Automationsraum für nahtlose Prozessintegration.​

03

Autarke Fertigung durch Flächenspeicher: Ununterbrochene Bearbeitung ohne manuelle Eingriffe.​

04

Automatische Teilevereinzelung: Roh- und Fertigteile müssen nicht definiert abgelegt werden, wodurch die Handhabung vereinfacht wird.​

05

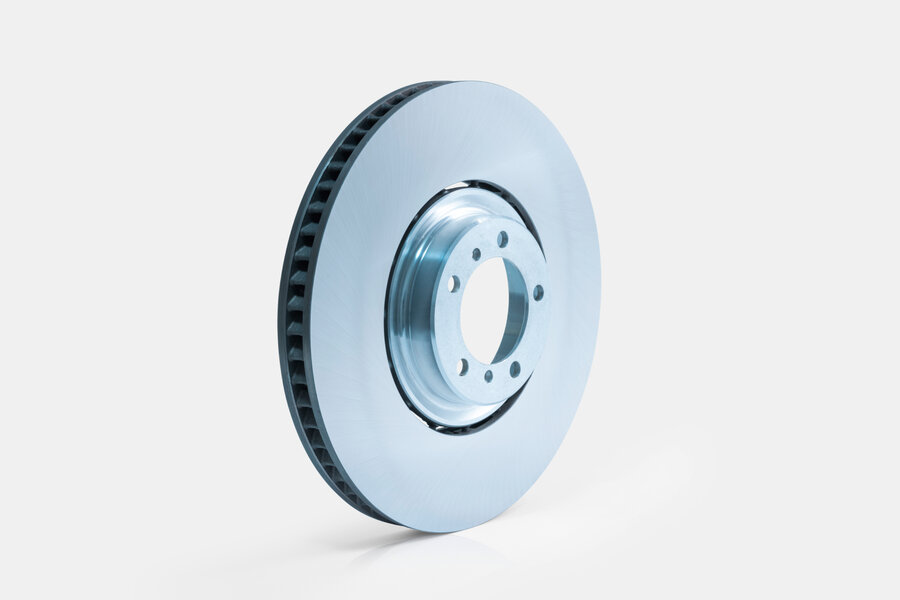

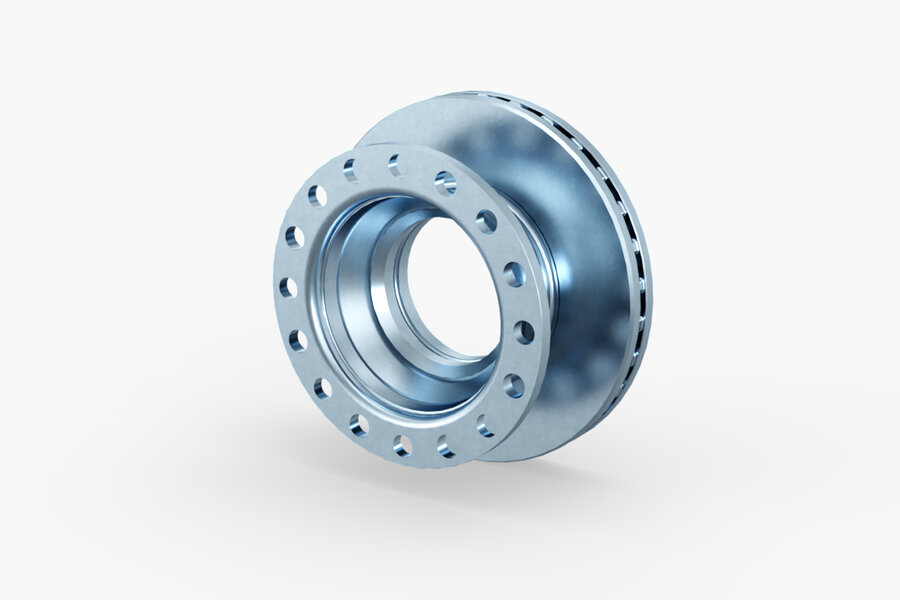

Spezielle NC-Abhebehalter für anspruchsvolle Werkstücke: Optimale Anpassung an spezifische Bauteile wie Bremsscheiben für eine präzise Bearbeitung.​

06

Pick-up-Ladesystem für schnelle Werkstückwechsel: Verkürzte Nebenzeiten und reibungslose Abläufe in der Serienfertigung.​

07

Erweiterbare Automationsoptionen: Integration externer Roboterzellen für eine noch höhere Flexibilität und Produktivität.​

08

Platzsparendes Maschinenkonzept: Zwei Maschinen in einer Bauweise reduzieren den Stellplatzbedarf und optimieren den Materialfluss.​

PVSL3 von PITTLER T&S

Technische Spezifikation*

Modul:	PVSL3 / 2-2	PVSL N1 / 2-2- 2400	PVSL N1 / 2-2- 3000
Werkstückdurchmesser max. in mm:	450	140	280
Werkstückhöhe max. in mm:	280	80	80
Technologien:	Drehen, Bohren, Fräsen	Drehen, Bohren, Fräsen	Drehen, Bohren, Fräsen
Max. S1 – Moment des Hauptantriebs [Nm]:	820	194	194

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
