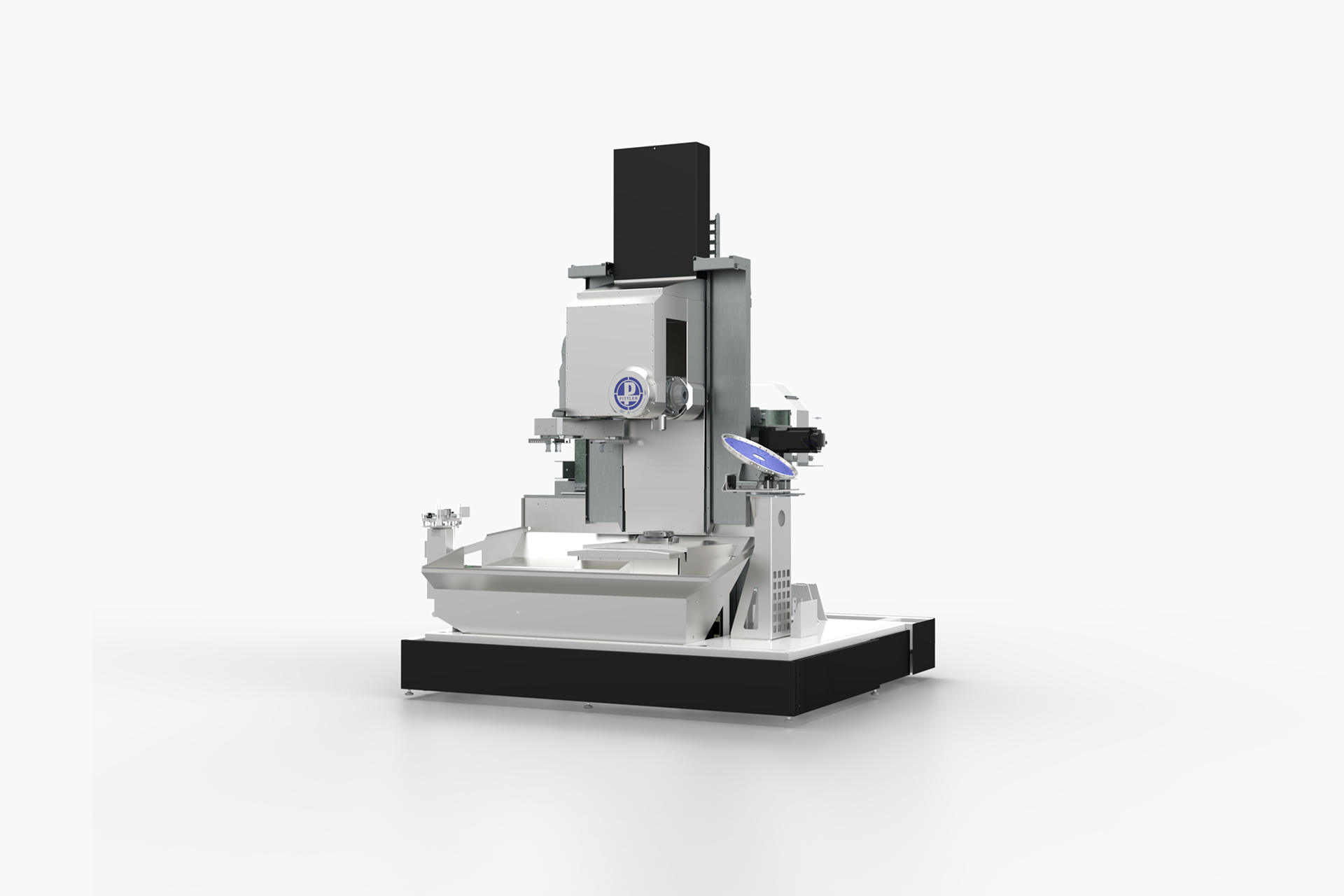

Pittler SkiveLine: Offen

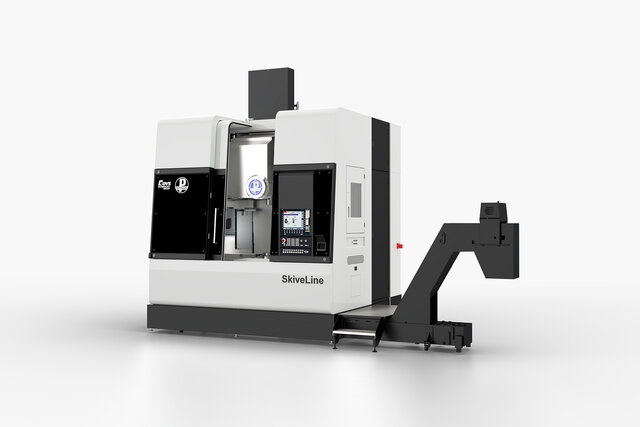

Flexible Multifunktionswälzschälmaschine mit Magazin für die vielseitige Bearbeitung von Bauteilen von S bis L

SkiveLine

Modernes Dreh-Fräszentrum mit flexiblem Multifunktionskopf, Werkzeugmagazin und Y-Achse. Original PITTLER SKIVING.

Dieses Maschinenkonzept beinhaltet einen Multifunktionskopf und eine Y-Achse, was eine effiziente und flexible Herstellung Ihrer Werkstücke ermöglicht.

Ein optionaler, am Kreuzschlitten befestigter Schwenklader und ein Werkstück-Shuttle, das zwischen Automation und Arbeitsraum verfährt, sorgen für eine automatische, schnelle Be- und Entladung.

Eine weitere Option ist die Be- und Entladung des Werkstück-Shuttles, die durch eine Automatisierungseinheit außerhalb der Maschine gesteuert wird.

Der Arbeitsraum besitzt eine Verkleidung mit einer manuell zu betätigenden Arbeitsraumtür inklusive großer Sicherheitsscheibe – dadurch wird Ihr Mitarbeiter, der die Maschine bedient, optimal geschützt.

Highlights

01

6-Achsen-Komplettbearbeitung: Innen- und Außenverzahnung, Drehen, Fräsen, Bohren, Entgraten, Anspitzen, Hinterlegen und Messen in einer Maschine – für maximale Effizienz.​

02

Flexible Automationsoptionen: Wahlweise Kran- oder Handbeladung, Roboterintegration oder Shuttle-Beladung für eine nahtlose Fertigung.​

03

Schneller Werkzeugwechsel für reduzierte Nebenzeiten: 16-fach Tellermagazin sorgt für einen automatisierten Werkzeugwechsel in nur 12 Sekunden.​

04

Perfekte Prozessintegration durch Maschinen-Pärchen: Direktes Zusammenspiel von zwei SkiveLine-Maschinen ermöglicht effiziente Folgebearbeitung ohne zusätzliche Umspannungen.​

05

Maximale Präzision durch Bearbeitung in einer Aufspannung: Reduziert Umspannfehler und sorgt für höchste Maßhaltigkeit in der Verzahnung.​

06

Platzsparendes und ergonomisches Design: Kompakte Bauweise mit großflächiger Sicherheitsscheibe für optimalen Bedienerschutz und einfache Überwachung des Fertigungsprozesses.​

07

Vielfältige Kühloptionen für optimale Spanabfuhr: Emulsion, Öl, Druckluft oder kombinierte Systeme für eine verlängerte Werkzeugstandzeit und bessere Bauteilqualität.​

08

Industrie-4.0-Ready für smarte Fertigungsprozesse: Integrierte Sensorik und digitale Schnittstellen ermöglichen vorausschauende Wartung und eine effiziente Produktionssteuerung.​

Technische Daten

Modul:	SkiveLine PV 315	SkiveLine PV 630	SkiveLine PV 1250
Werkstückdurchmesser max. in mm:	400	630	1250
Werkstückhöhe max. in mm:	400	400	800
Technologien:	6-Achsen - Komplett Innen.- und Außenbearbeitung: Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen	6-Achsen - Komplett Innen.- und Außenbearbeitung: Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen	6-Achsen - Komplett Innen.- und Außenbearbeitung: Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen
Antrieb:	Spindelkasten (Hauptspindel C1 und Y-Achse), Multifunktionskopf (B-Achse und C3-Achse)	Spindelkasten (Hauptspindel C1 und Y-Achse), Multifunktionskopf (B-Achse und C3-Achse)	Spindelkasten (Hauptspindel C1 und Y-Achse), Multifunktionskopf (B-Achse und C3-Achse)
Max. S1 – Moment des Hauptantriebs [Nm]:	425	1375	7440
Ausrüstung:	Kreuzschlitten inkl. Multifunktionskopf und Spindelkasten inkl. Y-Achse, Werkzeugmagazin, Schwenklader, Automationszelle	Kreuzschlitten inkl. Multifunktionskopf und Spindelkasten inkl. Y-Achse, Werkzeugmagazin	Kreuzschlitten inkl. Multifunktionskopf und Spindelkasten inkl. Y-Achse, Werkzeugmagazin

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.

PITTLER Skiving

Wälzschälwerkzeuge von PITTLER T&S

Pittler Skiving von Pittler T&S Skiving Werkzeuge

Für das Wälzschälen existieren heute verschiedene Werkzeugtypen. Diese unterscheiden sich nicht nur in Material, sondern auch im Design. Jede Variante bringt dabei eigene Vor- und Nachteile mit sich.

PITTLER Skiving: Softwarelösungen

Pittler Skiving von Pittler T&S Skiving Software

Um die wachsenden Anforderungen unserer Kunden zu erfüllen und das noch junge Fertigungsverfahren Wälzschälen verstehbarer zu machen, entwickelt PITTLER eigene Softwarelösungen – sowohl für die Werkzeugmaschine als auch für die Prozessanalyse am Windows-Arbeitsplatz.
